NT 基本规格

• 面板接口说明
• 数字输入输出
• 特殊功能

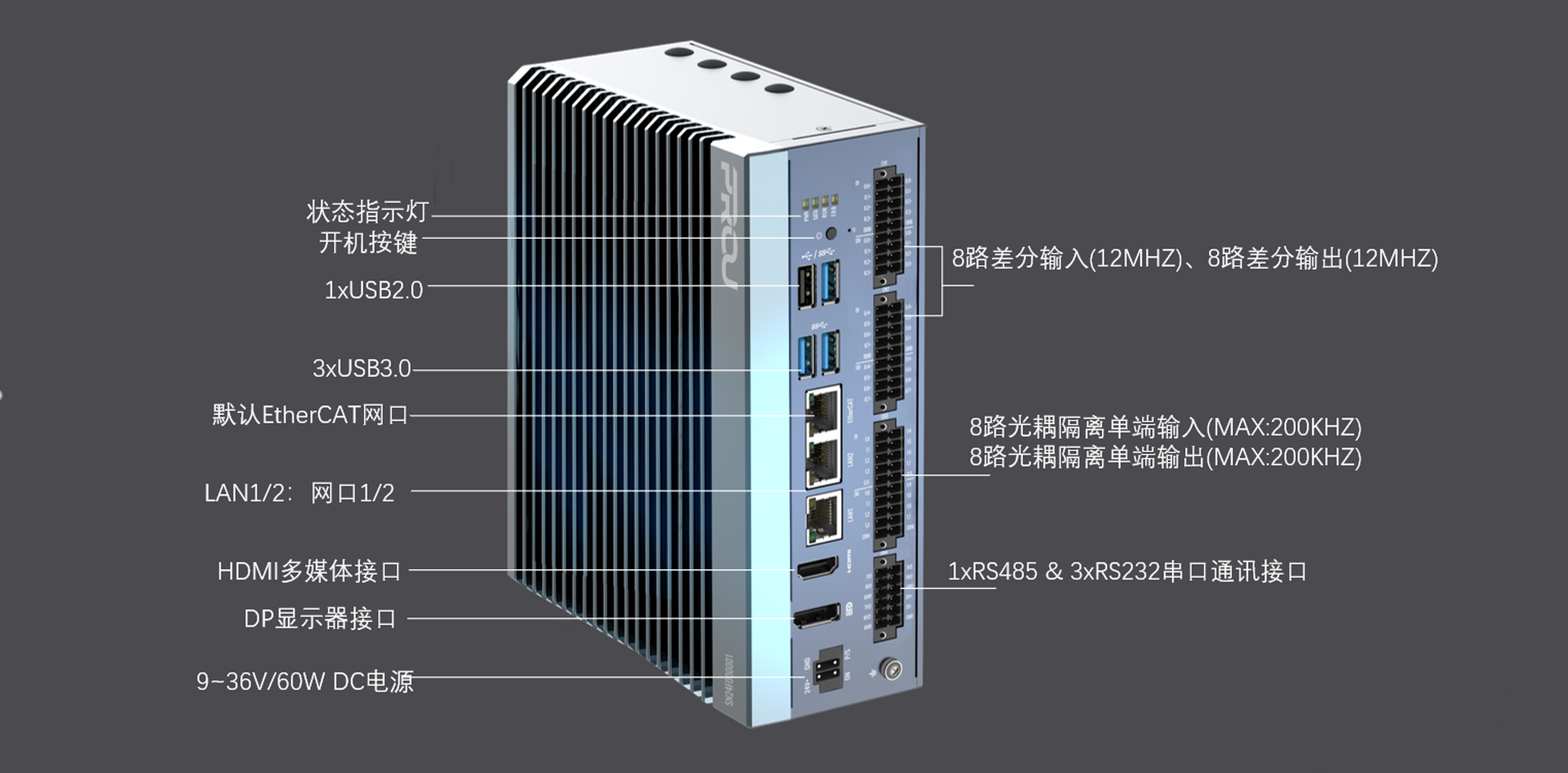

1. 面板接口说明

NT 2D尺寸图

2. 数字输入输出

输出点有以下几种应用：
1.当运动控制用，当设置轴类型为本地脉冲并选择NT脉冲卡和通道0~7时，对应输出点作为运动控制使用
2.当普通输出信号用，热复位后，脉冲卡轴没动的情况下，可以当做普通输出来使用
3.当做位置比较的输出通道使用
注意：同一输出点不能同时被用作上述两种功能

3. 特殊功能

功能
	8路脉冲发生器（32位），支持脉冲+方向、正反脉冲、占空比可调 4个编码器(32位)，支持脉冲+方向、正反脉冲、正交脉冲（4倍频） 4路单脉冲输出，带延时输出功能 4个位置比较(32位)，支持固定位置模式，线性模式，FIFO模式（深度512级）；位置比较输出时间最大可设置10ms。 8个DI捕获(32位)，带32个锁存缓冲区
