| 1 | 菜单栏 |
| 2 | 相机列表，管理相机配置信息 |
| 3 | 相机标定列表，管理相机标定配置信息 |
| 4 | 实时数据采集，可根据设定的触发信号来采集指定变量集的当前值 |
| 5 | CAD列表，可导入图纸信息，根据图纸点位计算位置 |
| 6 | 变量列表，管理变量的增删除改查等操作（系统不变量不支持手动添加操作） |
| 7 | 工作流，点开可在界面创建图像处理 |
| 8 | 对位，根据相机与轴的关系选择好对应的对位类型 |
| 9 | 属性栏，统一管理各配置项（如相机，标定，变量等）的参数设置 |
| 10 | 系统信息栏，用于显示软件运行过程中的信息 |
| 11 | 状态栏，显示当前工程，用户级别及当前使用的算法库类型 |
| 12 | 标题栏，显示软件名称及当前版本信息 |
| 新建 | 新建工程 |
| 打开 | 打开指定工程 |
| 保存 | 保存当前工程 |
| 另存为 | 保存当前工程到指定路径下 |
| 关闭 | 关闭当前工程 |
| 配置 | 系统配置，该配置适用于整个系统，管理诸如工程备份、日志、字体颜色、图像存储等信息 |
| 工具 | 运动调试-可查看轴的位置信息，相机选型-根据信息，选择相机镜头型号 |
| 生产 | 配置：管理生产界面的配置；启动：运行已配置好的生产界面 |
| 权限 | 设置权限 |
| 帮助 | 1.查看当前软件版本信息及帮助文档 2.多语言切换 |

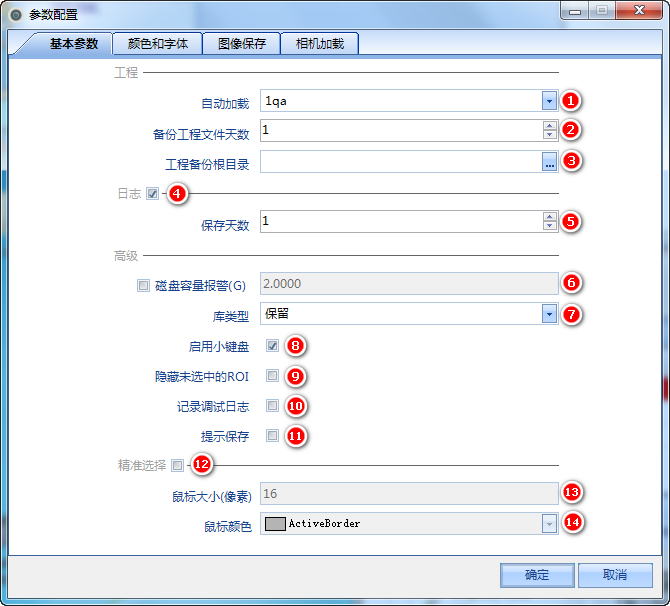

| 1 | 自动加载：配置软件打开时自动加载的工程 |
| 2 | 备份工程文件天数：工程编辑前，会自动进行备份，这里设置的是该备份工程存放的天数 |
| 3 | 工程备份根目录：工程被删除前，会按照预置的目录自动进行备份，此处设置的是工程备份的路径 |
| 4 | 日志：记录工作流运行情况信息，勾选后，将会开启日志的记录功能，否则不记录 |
| 5 | 保存天数：日志保存天数设置 |
| 6 | 磁盘量报警：程序启动时将会检测磁盘剩余容量，当小于设定值时将会弹出信息框提示容量不足的信息 |
| 7 | 库类型：选择库的类型 |
| 8 | 启用小键盘：仅当ProV以嵌入模式启动，该功能才生效。启用后，在属性栏中修改值类型参数时将会弹出小键盘 |
| 9 | 隐藏未选中的ROI：勾选后，在工作流中调试ROI框，可隐藏工作流中未选中的部分 |
| 10 | 记录调试日志：该功能用于跟踪软件使用过程中发生不可预期的问题时，能记录有用的调试信息（正常情况下，该功能不需要启用） |
| 11 | 提示保存：用于以独立方式打开ProV时，当退出软件时是否提示用户保存工程 |
| 12 | 精准选择：启用时，当鼠标滑动到工作流显示上，鼠标将会显示成"+"形式 |
| 13 | 鼠标大小：设置鼠标在工作流显示图像上的大小 |
| 14 | 鼠标颜色：设置鼠标的颜色 |

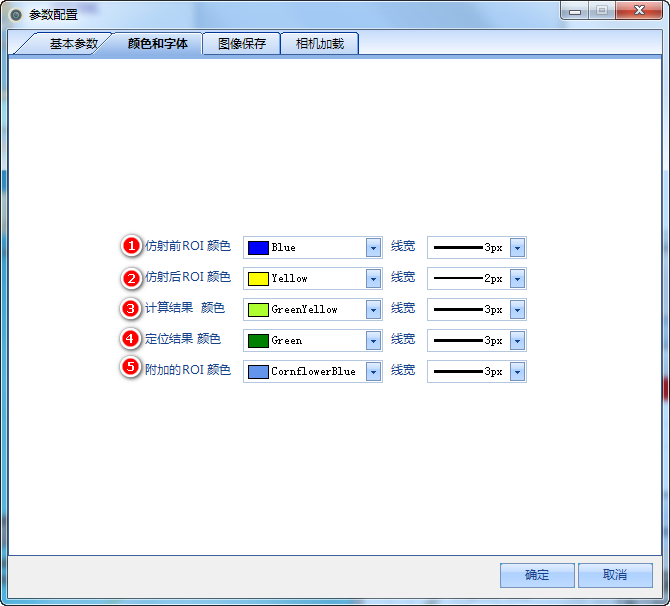

| 1 | 仿射前ROI颜色：工作流未运行时，图像块搜索框的颜色 |
| 2 | 仿射后ROI颜色：工作流运行后，图像块搜索框的颜色 |
| 3 | 计算结果颜色：计算工具计算结果显示的颜色 |
| 4 | 定位结果颜色：图像工具查找结果的颜色 |
| 5 | 附加的ROI颜色：卡尺找线和卡尺找圆工具的颜色 |

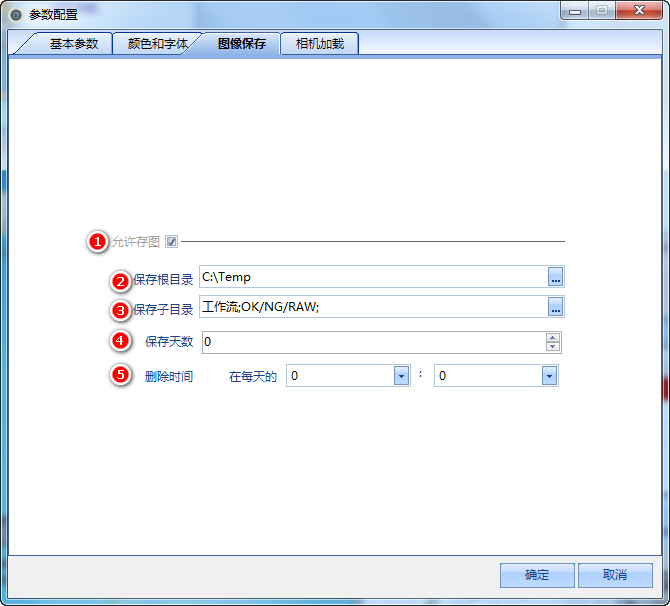

| 1 | 允许存图：是否允许保存工作流运行结果图片 |
| 2 | 保存根目录：设置图片保存的根目录 |
| 3 | 保存子目录：设置图片保存的子目录结构 |
| 4 | 保存天数：图片保存的天数（注意：今天不算在删除保存天数内，如：配置1天，昨天的图片，明天才会删除） |
| 5 | 删除时间：配置在每天什么时间删除图片 |

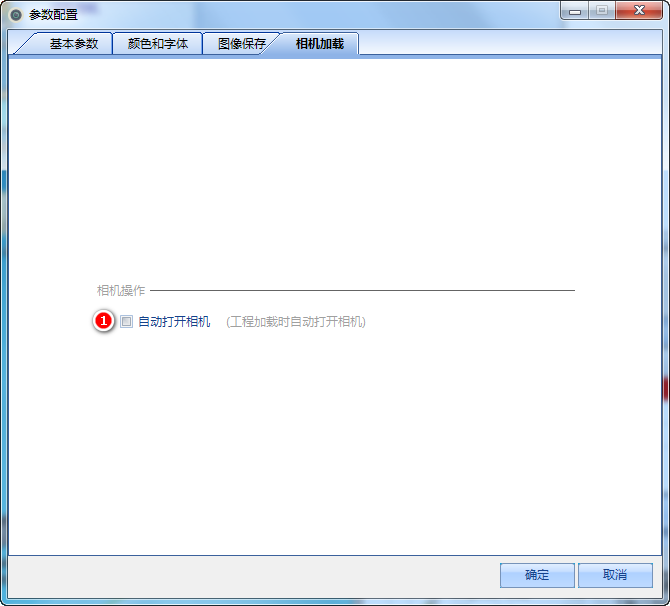

| 1 | 自动打开相机：勾选后，工作流运行时相机会自动打开 |

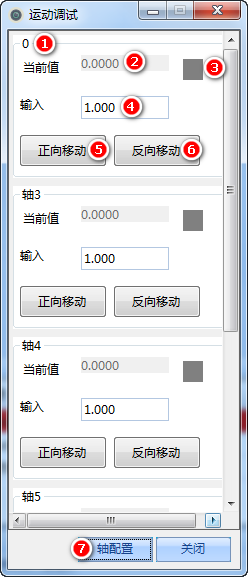

| 1 | 轴的编号 |
| 2 | 轴当前的位置信息 |
| 3 | 轴的运动状态 |
| 4 | 轴运动的距离 |
| 5 | 轴正方向运动【输入】距离 |
| 6 | 轴反方向运动【输入】距离 |
| 7 | 配置轴名称助记符 |
